Phân tần loa là gì? Vai trò, nguyên lý hoạt động và cách lựa chọn phù hợp

Phân tần loa là gì?

Phân tần loa (crossover) là mạch hoặc hệ thống xử lý có nhiệm vụ chia tín hiệu âm thanh thành những dải tần phù hợp trước khi đưa đến từng củ loa. Trong một hệ thống loa nhiều đường tiếng, loa woofer thường đảm nhiệm dải thấp, loa midrange xử lý dải trung và tweeter tái tạo dải cao.

Thay vì yêu cầu một củ loa tái tạo toàn bộ phổ âm thanh, phân tần giúp mỗi driver tập trung vào vùng tần số mà nó được thiết kế để hoạt động hiệu quả. Đây là một trong những yếu tố quan trọng quyết định sự cân bằng âm sắc, khả năng chịu công suất và độ liền lạc giữa các dải.

Hiểu đơn giản, phân tần không tạo ra thêm âm thanh mà phân luồng tín hiệu để từng củ loa nhận đúng phần việc của mình.

Vì sao hệ thống loa nhiều đường tiếng cần phân tần?

Mỗi loại củ loa có cấu tạo, kích thước màng, khối lượng chuyển động và giới hạn hoạt động khác nhau. Woofer có lợi thế khi tái tạo tần số thấp nhưng khó thể hiện dải cao hiệu quả; ngược lại, tweeter có màng nhẹ để đáp ứng dao động nhanh nhưng không phù hợp với tín hiệu tần số thấp có biên độ lớn.

Nếu tín hiệu toàn dải được đưa trực tiếp đến mọi driver mà không có biện pháp lọc thích hợp, các củ loa có thể cùng phát những vùng tần số chồng lấn không mong muốn. Kết quả có thể là đáp tuyến thiếu cân bằng, méo tiếng hoặc tăng nguy cơ quá tải đối với driver, đặc biệt là tweeter.

Nguyên lý hoạt động của phân tần loa

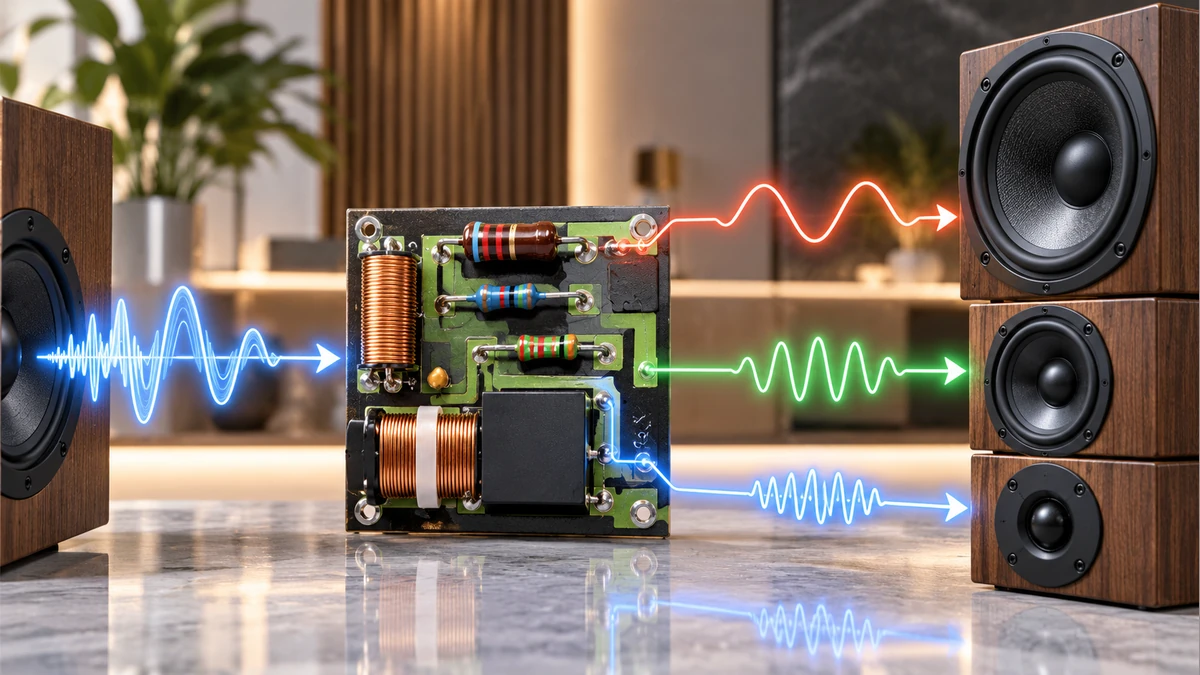

Về bản chất, crossover sử dụng các bộ lọc để suy giảm những vùng tần số không cần thiết và cho vùng tần số mong muốn đi qua. Ba dạng thường gặp là lọc thông thấp (low-pass), lọc thông cao (high-pass) và lọc thông dải (band-pass).

Lọc thông thấp cho loa bass

Bộ lọc thông thấp cho phép các tần số thấp đi qua và làm suy giảm dần tín hiệu phía trên vùng cắt. Trong phân tần thụ động, cuộn cảm thường đóng vai trò quan trọng trong nhánh dành cho woofer do trở kháng của cuộn cảm tăng theo tần số.

Lọc thông cao cho loa treble

Bộ lọc thông cao làm nhiệm vụ ngược lại: hạn chế tần số thấp và đưa dải cao đến tweeter. Tụ điện thường xuất hiện trong nhánh này vì đặc tính trở kháng của tụ giảm khi tần số tăng.

Lọc thông dải cho loa trung

Ở hệ thống ba đường tiếng, driver midrange thường cần nhận một khoảng tần số nằm giữa hai điểm cắt. Mạch có thể kết hợp đặc tính thông cao và thông thấp để hình thành vùng thông dải, hạn chế cả tần số quá thấp lẫn quá cao.

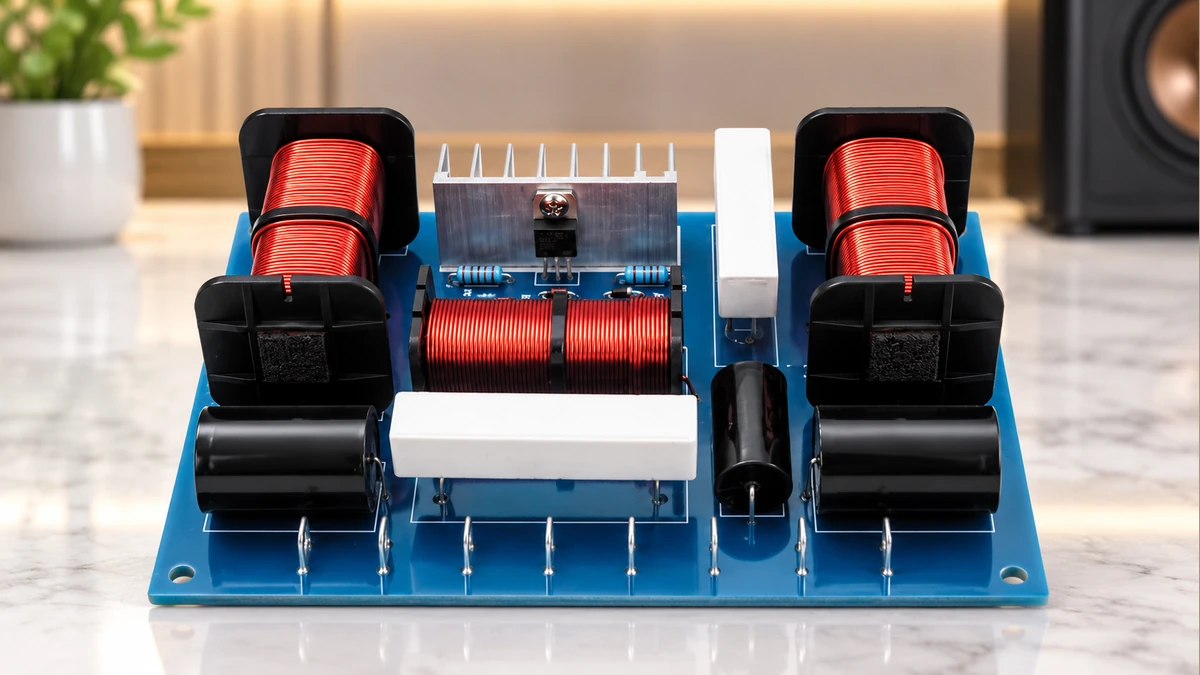

Ba linh kiện quan trọng trong phân tần thụ động

• Tụ điện: Thường được sử dụng để suy giảm tần số thấp trong nhánh tweeter. Giá trị điện dung có ảnh hưởng trực tiếp đến đặc tính của bộ lọc.
• Cuộn cảm: Thường đảm nhiệm việc suy giảm tần số cao trong nhánh woofer. Điện cảm, điện trở dây quấn và khả năng chịu dòng đều có thể ảnh hưởng đến hoạt động thực tế.
• Điện trở: Có thể được dùng để giảm mức tín hiệu, cân bằng độ nhạy giữa các driver hoặc tham gia những mạng hiệu chỉnh trở kháng và đáp tuyến.

Trong thiết kế thực tế, một bộ phân tần có thể phức tạp hơn nhiều so với việc ghép một tụ điện với tweeter và một cuộn cảm với woofer. Nhà thiết kế còn phải tính đến trở kháng thực của driver, độ nhạy, đáp tuyến, pha, đặc tính thùng loa và tương tác âm học giữa các củ loa.

Tần số cắt và độ dốc phân tần là gì?

Tần số cắt là vùng tham chiếu nơi hai nhánh của hệ thống bắt đầu chuyển giao nhiệm vụ cho nhau. Chẳng hạn, woofer được cho suy giảm ở vùng phía trên một mức nhất định trong khi tweeter hoặc midrange dần đảm nhiệm phần tần số tiếp theo.

Độ dốc phân tần thường được biểu thị bằng dB/octave. Các bộ lọc bậc cao có khả năng làm tín hiệu ngoài vùng mong muốn suy giảm nhanh hơn, nhưng đồng thời kéo theo những vấn đề về pha, độ trễ và mức độ phức tạp của thiết kế. Vì vậy, không thể

kết luận rằng độ dốc càng lớn thì âm thanh mặc nhiên càng hay.

Phân biệt phân tần thụ động và phân tần chủ động

Phân tần chủ động và DSP khác nhau như thế nào?

Phân tần chủ động là khái niệm chỉ việc chia dải tín hiệu trước tầng khuếch đại công suất. Quá trình này có thể được thực hiện bằng mạch analog hoặc bằng xử lý tín hiệu số.

DSP (Digital Signal Processing) mở rộng khả năng kiểm soát đáng kể. Ngoài chức năng crossover, một bộ xử lý DSP phù hợp còn có thể hỗ trợ cân bằng EQ, delay, giới hạn mức tín hiệu và hiệu chỉnh pha tùy theo thiết kế. Vì vậy, DSP không đồng nghĩa hoàn toàn với phân tần chủ động; crossover chỉ là một trong nhiều chức năng DSP có thể đảm nhiệm.

Phân tần ảnh hưởng thế nào đến chất lượng âm thanh?

Giúp các dải tần chuyển tiếp liền lạc

Thiết kế crossover tốt hướng tới việc làm cho âm thanh từ các driver hòa nhập tại vùng giao nhau. Nếu việc chuyển giao không hợp lý, người nghe có thể cảm nhận một vùng tần số bị hụt, bị nhô lên hoặc thiếu tự nhiên.

Kiểm soát pha và đáp tuyến

Biên độ không phải yếu tố duy nhất cần quan tâm. Bộ lọc cũng tác động đến pha của tín hiệu. Khi kết hợp với vị trí vật lý và đặc tính riêng của từng driver, sự lệch pha tại vùng crossover có thể tạo ra hiện tượng cộng hoặc triệt tiêu âm thanh.

Hạn chế driver hoạt động ngoài vùng tối ưu

Cắt bớt những tần số không phù hợp giúp driver tập trung vào vùng làm việc hiệu quả hơn, qua đó có thể giảm méo và cải thiện khả năng chịu tải của hệ thống. Với tweeter, bộ lọc thông cao còn đặc biệt quan trọng trong việc hạn chế năng lượng tần số thấp đi vào driver.

Phân tần 2 đường tiếng và 3 đường tiếng khác nhau ra sao?

Ở loa 2 đường tiếng, tín hiệu thường được chia thành hai vùng cho woofer/midwoofer và tweeter. Cấu trúc này tương đối gọn, số điểm giao nhau ít và rất phổ biến ở loa bookshelf hoặc loa cột.

Loa 3 đường tiếng bổ sung một driver chuyên xử lý dải trung, do đó hệ thống cần phân chia tín hiệu thành ít nhất ba vùng chức năng. Thiết kế này có thể giúp từng driver hoạt động trong khoảng tần số chuyên biệt hơn, nhưng crossover cũng phức tạp hơn và yêu cầu kiểm soát tốt sự tương tác giữa nhiều driver.

Cách lựa chọn phân tần loa phù hợp

Không nên lựa chọn crossover chỉ dựa vào một con số tần số cắt được ghi trên sản phẩm. Phân tần phải phù hợp với chính các driver và cấu trúc hệ thống mà nó phục vụ.

• Kiểm tra dải hoạt động của driver: Điểm cắt cần nằm trong vùng mà các driver liên quan có thể hoạt động ổn định và có đủ khoảng chồng lấn để chuyển giao.
• Xem xét trở kháng thực tế: Trở kháng của củ loa thay đổi theo tần số, vì vậy phép tính dựa trên một giá trị danh định đơn giản chỉ mang tính khởi đầu.
• So sánh độ nhạy: Nếu tweeter nhạy hơn woofer, có thể cần mạng suy hao để cân bằng mức âm giữa hai dải.
• Quan tâm đến pha và vị trí driver: Khoảng cách, độ sâu tâm âm học và cách bố trí củ loa đều ảnh hưởng đến sự kết hợp tại vùng crossover.
• Ưu tiên đo đạc khi tự thiết kế: Với dự án DIY nghiêm túc, dữ liệu đáp tuyến tần số và trở kháng thực tế của driver trong thùng loa có giá trị hơn việc chỉ sử dụng thông số danh nghĩa từ catalogue.

Có nên tự thay hoặc nâng cấp phân tần loa?

Việc thay tụ điện, cuộn cảm hoặc toàn bộ crossover không mặc nhiên khiến loa hay hơn. Bộ phân tần nguyên bản thường được thiết kế cùng driver và thùng loa như một hệ thống thống nhất. Thay đổi giá trị linh kiện có thể làm dịch chuyển đặc tính lọc, thay đổi pha và phá vỡ cân bằng âm sắc ban đầu.

Nếu mục tiêu là sửa chữa, nên ưu tiên linh kiện có thông số điện tương đương và phù hợp khả năng chịu tải. Nếu muốn thiết kế lại để thay đổi chất âm, cần xem đây là một bài toán kỹ thuật hoàn chỉnh, có đo đạc và mô phỏng thay vì chỉ thay linh kiện theo cảm tính.

Những hiểu lầm thường gặp về phân tần loa

• Phân tần càng nhiều linh kiện càng tốt: Số lượng linh kiện không phản ánh trực tiếp chất lượng. Một thiết kế đơn giản nhưng phù hợp với đặc tính driver có thể hiệu quả hơn một mạch phức tạp nhưng tính toán không chính xác.
• Tần số cắt là một ranh giới tuyệt đối: Trong thực tế, tín hiệu thường suy giảm theo độ dốc của bộ lọc thay vì biến mất ngay lập tức ở một tần số duy nhất.
• Chỉ cần đúng trở kháng danh định là có thể dùng chung phân tần: Hai driver cùng được ghi 8 ohm vẫn có thể sở hữu đường cong trở kháng, độ nhạy và đáp tuyến rất khác nhau.
• Thay linh kiện đắt tiền chắc chắn cải thiện âm thanh: Giá linh kiện không thể thay thế cho một thiết kế crossover phù hợp và dữ liệu đo đạc chính xác.

Kết luận

Hiểu rõ phân tần loa là gì giúp người dùng nhìn hệ thống loa như một tổng thể thay vì tập hợp những củ loa hoạt động độc lập. Crossover chịu trách nhiệm phân chia dải tần, hỗ trợ kiểm soát vùng giao nhau và hạn chế từng driver phải xử lý những tín hiệu không phù hợp.

Với loa thương mại, bộ phân tần nguyên bản thường là một phần của thiết kế tổng thể và không nên tùy tiện thay đổi. Với hệ thống DIY, loa active hoặc âm thanh chuyên nghiệp, việc xác định tần số cắt, độ dốc, pha, mức tín hiệu và đặc tính thực tế của driver là những bước quan trọng để đạt được kết quả ổn định và chính xác.
